PLACAS DE CIRCUITO IMPRESO

Todo circuito electrónico necesita un medio para ensamblarlo, esta es la función de los circuitos impresos ( PCB ). Originalmente vienen en placas vírgenes de baquelita o fibra de vidrio y una capa delgada de cobre en el cual se plasma o diseña el circuito basado en el diagrama o esquema del circuito. Es el circuito impreso el que unirá todos los componentes creando pistas adecuadas para tal fin. Anteriormente el montaje de los componentes se hacía en tiras de terminales como la de figura arriba.
NOTA:
Se recomienda que antes de iniciar el montaje del diseño del circuito impreso se verifique con el diagrama, para estar seguros que corresponde cada uno de los puntos de conexión.

AQUÍ TE PRESENTO UN EJEMPLO:

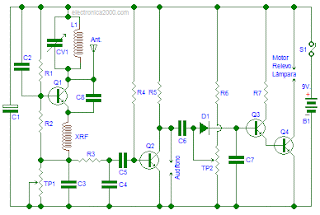

Receptor monocanal para radiocontrol

Este es un receptor para un canal, pero lo puedes modificar para que pueda ser usado con el transmisor por tonos.
INSTRUCCIONES:
1. El primer paso es ajustar el receptor a la frecuencia del transmisor con el CV1. Para esto conectas los audífonos donde se indica, para poder oir el tono de 1Khz. que es la misma frecuencia a la que deberá estar sintonizado el transmisor, también ajustar TP1 para la sensilibidad de la primera etapa.

2. Luego Ajustamos la sensibilidad del disparo del relevo, motor o lámpara, con TP2.
La corriente que se obtiene en la última etapa (Q3, Q4) es de 50 mA., por lo que éste debe de ser el máximo consumo del relevo, motor o lámpara.
El XRF se construye enrollando unas 50 vueltas de alambre fino (esmaltado) en una forma de 2 á 3 cms. de diámetro.
L1: 5 vueltas de alambre(esmaltado) No. 24 ó 26 (esto para la frecuencia de 72 Mhz. Si se elige la frecuencia de 27 Mhz., la bobina será de 11 vueltas con el mismo alambre en una forma plástica sin núcleo.
PARA EL AJUSTE, USAR ÚNICAMENTE AUDÍFONOS DE CRISTAL

Lista de componentes
Capacitores:
C1: 47 µF. electrolíticos
C2, C3: 1200 pF. cerámico
C4: 33 nF. cerámico
C5, C6: 0.1 µF. cerámico
C7: 10 nF. cerámico
C8: 4.7 nF. cerámico
CV1: 20 - 30 pF.
Semiconductores:
Q1: BF494
Q2, Q3, Q4: BC548
D1: 1N60
Resistores:
R1: 47 KΩ
R2: 10 KΩ
R3: 3.3 KΩ
R4: 2.2 MΩ
R5: 22 KΩ
R6: 330 KΩ
R7: 5.5 KΩ
TP1: 47 KΩ potenciómetro
TP2: 47 KΩ potenciómetro
Otros:
L1: Ver texto.
XRF: Ver texto
B1: batería de 9 voltios
S1: interruptor de 1 polo 1 posición.

NOTA:
Los circuitos aquí publicados, en su mayoría no han sido probados, el buen funcionamiento o no de los mismos, es responsabilidad del ensamblador.
